一、主要参数
分类:山东三叶罗茨鼓风机型号
风量范围: 4.57-8.55m3/min
压力: 9.8-98kpa
配套电机: 1.5kw-22kw
转速:1060-2100rpm
二、产品组成
山东MSR100三叶罗茨鼓风机由:机壳、墙板、叶轮、油箱、消声器、底座六大部分组成。
1、机壳:主要起到支撑(墙板、叶轮、消声器)和固定的作用,风机的躯干,是主要部件。
2、墙板:主要用来连接机壳与叶轮,并支撑叶轮的旋转,用来镶嵌轴承,固定两叶轮的中心距,以及起到端面密封的效果。
3、叶轮:是MSR100三叶罗茨鼓风机的旋转部分,分两叶和三叶,但由于三叶的比两叶的出气脉动更小,噪声更小、运转更平稳等很多优点,已逐渐代替两叶罗茨风机。
4、油箱:主要用于存放用来润滑齿轮及轴承的润滑油,是风机润滑油的容器。
5、消声器:用来减小MSR三叶罗茨鼓风机的进、出时由于流脉动产生的噪音,能够有效的降低三叶罗茨鼓风机的噪音值,减少了周围环境的噪音污染。
6、底座:它是风机与电机链接的基础地基,中、小型风机均配有公共底座,大型风机仅配风机底座,便于安装调试。

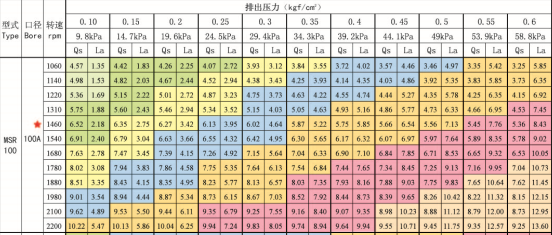

四、选型表
五、温馨提示
不同需求对电机搭配不同,根据您的需求搭配!购买机器之前请告知厂家需要多大流量以及压力!以便搭配合适的型号!有带电机的客户,我们搭配的电机都是380v三相电的电机!如果需要220v的单独说明,默认380v!
所有产品免费提供木箱包装,保证货物安全,物流一律发到市区或者县城自提(运费不同地方不一样,请与厂家商议
总结:以上是山东三叶罗茨鼓风机的六大组成部件,还有其他的小部件(三角带、皮带轮、皮面罩、弹性接头、安全阀、压力表、黄油嘴、润滑油、地脚螺栓、单向阀)组成了整个完整的风机。
