详谈:山东章丘三叶罗茨鼓风机结构拆解图

作者:鸿广三叶罗茨鼓风机 时间:2020-10-27 08:45:46 点击:

  山东章丘「三叶罗茨鼓风机」属于容积式风机,主要的动力来源为电机、柴油机或者电机柴油混合式, 选型的主要参数有风量、压力、转速、电机功率等,今天首先和大家分享的知识是其工作原理,该文会从结构形式、工作原理、在结合「三叶罗茨鼓风机」的拆解图等方面,为大家详细讲解。

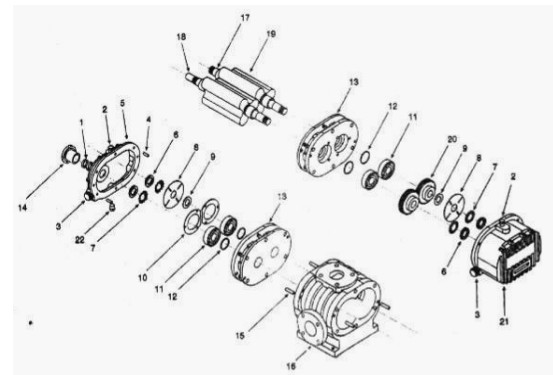

详谈:山东章丘三叶罗茨鼓风机结构拆解图(图1)

  一、结构形式

  一台普通的「三叶罗茨鼓风机」,主要由两部分构成:驱动机和机头,驱动机是风机的动力来源,可以是电机也可以是柴油机,机头是风机的主机主要工作组件,通过有规律的运转,以达到气体输送的目的。

  想要了解风机的工作原理,必须对机头结构有充分的了解,机头的主要组成部分有:墙板、机壳、主动叶轮、从动叶轮、主动从动齿轮、主副油箱、轴承等,为了大家对罗茨风机的结构有清洗的认知,特意整理了一份结构图供大家参考,如下所示:

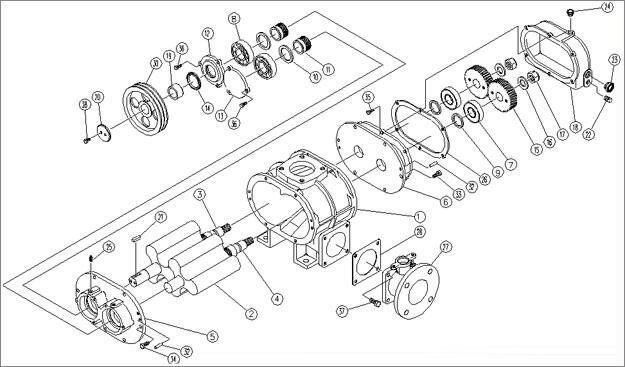

  在维修的时候,一定要有一定的流程,对「三叶罗茨鼓风机」不了解的朋友,更应该注意拆卸的注意事项,拆解的时候仔细参考下图

详谈:山东章丘三叶罗茨鼓风机结构拆解图(图2)

     二、拆卸方法

  1.拆卸「三叶罗茨鼓风机」时,应标记所有接头和配合零件。

  2.注意,拆下坏密封垫及调整垫片时不会损坏垫片,并测量其厚度。

  3.拆卸拆解的零件,尤其是轴承,应防止生锈和防尘。

  三、部件图

  1.副油箱 2.主动轴轴伸密封 3.轴承座尾端油密封 4.墙板部轴密封 5.主油箱 6.墙板 7.壳体

详谈:山东章丘三叶罗茨鼓风机结构拆解图(图3)

  四、组装

  1.检查拆下的零件是否损坏。

  2.组装前应清洁零件

  3.如果垫圈的任何部分损坏或丢失,则应使用相同厚度和材料的垫圈更换。

  总结:以上对「三叶罗茨鼓风机」的原理到拆卸配合(拆解图)最后到组成一整套的流程介绍,如果大家在拆卸维修的时候可以参考此篇文章,在维修拆卸的时候如有不明白的地方可以随时咨询我们厂家。
